百度贴吧有人说是俄罗斯大神改造的方案

改进后：

连接红线处两点，就能让原本单声道设计变成混合单声道，也就是右声道也进入左声道（同理左声道也进入右声道），左声道=右声道。 如果md输出只有一路audio, 那么也不会丢失背景音效。
也就是tct6801 的124-126两脚短路（内部两个运放输入脚），建议没有一定电子动手经验的人士不要轻易修改。
另外不要在芯片管脚处直接飞线，而要找到连接芯片管脚的两个电阻的焊盘上飞线。

继续更新：
ta06s+tv16b混合单声道
标准电路是两个左右声道运放先独立放大，然后再混合后经过一个运放合成mono.但是山寨机通常会省略了mono输出和右声道运放，然后在输出接口那里把右声道连到左声道。这样其实是只有两个左声道，缺失了右声道音频。

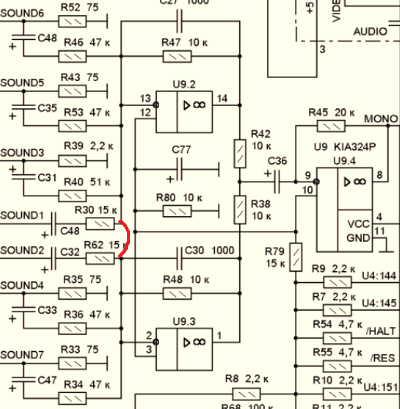

下图中红线部分连接起来，就可以输出混合单声道，不丢失音频内容。

实际上md机本体只有3个音频通道， sound1,2,3. sound4,5来自卡带，sound6,7来自mega-cd。sound4-7我们不管，只关注sound1-3, sound3是pcm公共声道，sound1是fm channel1, sound2是fm channel2. 把sound1与sound2信号先混合进运放就变成混合单声道了。
